Transmissores
Transmissores é a tela em que você cadastra as OLTs do Atlaz e de onde parte todo o trabalho com ONUs: consultar as autorizadas, localizar as pendentes, importar ONUs e autorizar equipamentos novos.
O Atlaz conversa com a OLT por Telnet, executando os comandos que um técnico digitaria na linha de comando. Por isso, o cadastro correto do acesso e a escolha do fabricante e modelo são o que faz tudo funcionar.
Acesso à página
Caminho: Rede → OLTs → Transmissores. A tela exige a permissão Visualizar lista de transmissores. O grupo OLTs do menu aparece com Visualizar menu OLT.
Tutoriais relacionados
- Integrar uma OLT ao Atlaz: cadastro e validação passo a passo.
- Consultar ONUs autorizadas e varrer a OLT.
- Autorizar e desautorizar uma ONU.
- Vincular e desvincular uma ONU de um contrato.
Lista de transmissores
A lista mostra Nome, Fabricante, IP, Login e Porta Telnet de cada OLT. Você pode filtrar por Filial, Nome, Fabricante e IP; em Filtros avançados há também Login e Porta Telnet.

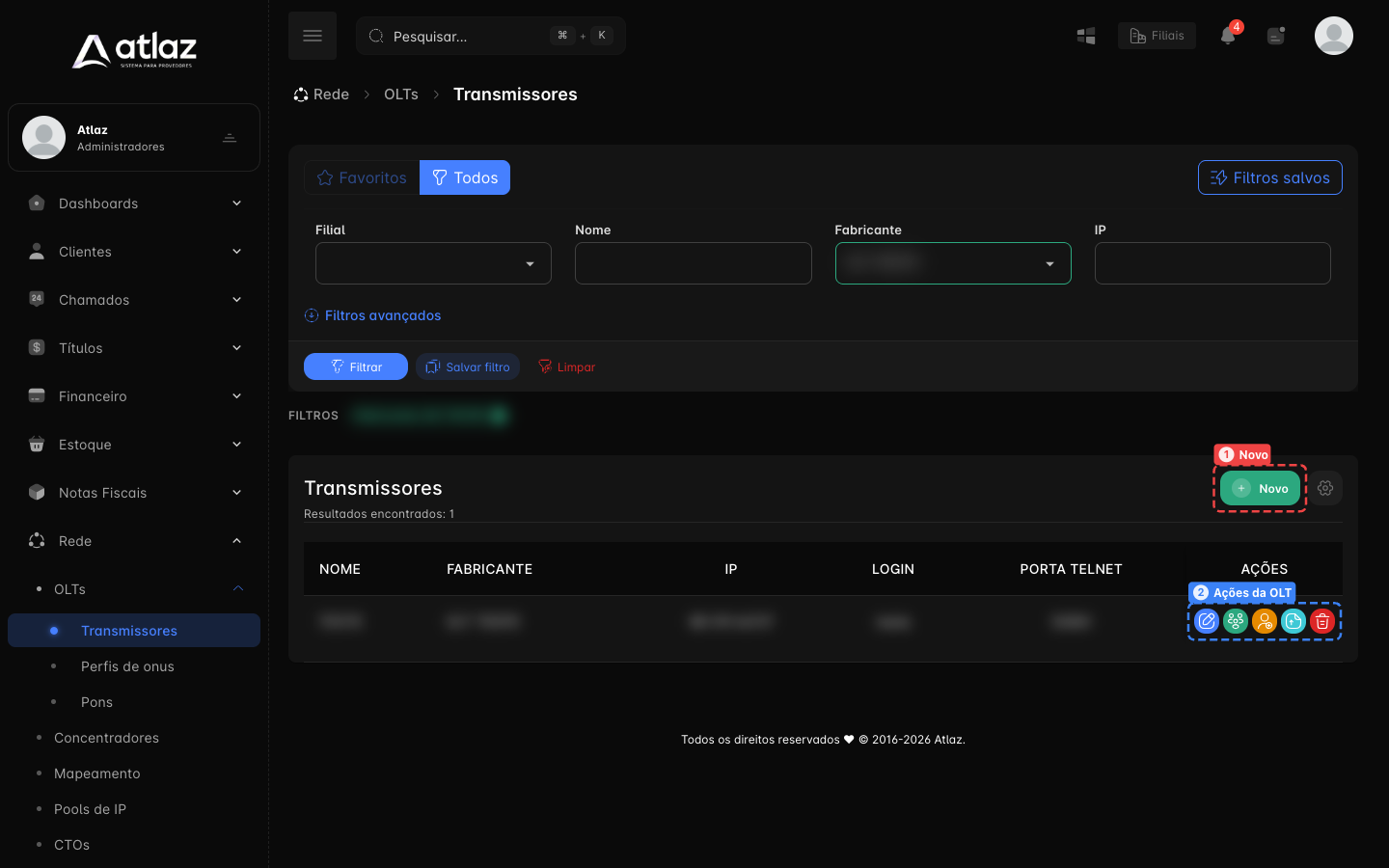

Na imagem, o botão Novo (1) e o grupo de ações da OLT (2). Os dados da linha foram ocultados.
Ações de cada OLT
| Ação | O que faz |
|---|---|
| Editar | Abre o cadastro da OLT. Exige a permissão Editar transmissor. |
| Ver ONUs autorizadas | Abre a lista de ONUs já autorizadas na OLT. |
| Ver ONUs não autorizadas | Abre as ONUs que a OLT encontrou e que aguardam autorização. Só aparece para fabricantes que exigem autorização de ONU. |
| Importar ONUs | Abre a janela para cadastrar no Atlaz, por arquivo CSV, ONUs que já estão autorizadas na OLT. |
| Deletar | Remove a OLT do Atlaz. Só aparece com a permissão Deletar OLT. |

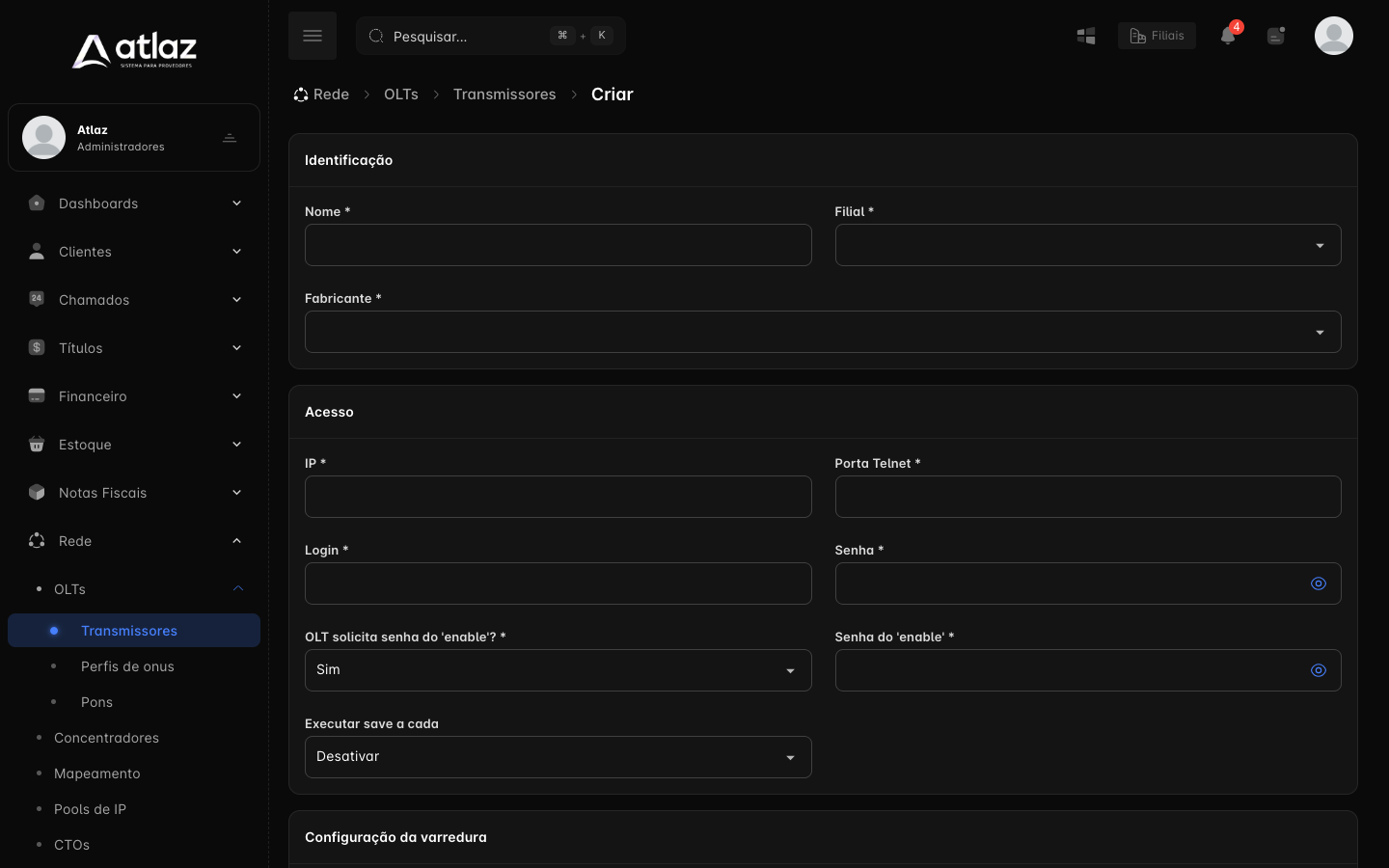

Cadastrar ou editar uma OLT
Clique em Novo para cadastrar. Para alterar, use Editar. O formulário tem três blocos.
| Campo | O que informar |
|---|---|
| Nome | Nome que sua equipe reconhece, como o local e o modelo. |
| Filial | Filial da OLT. Depois de salvar, a filial não pode ser trocada. |
| Fabricante | Fabricante e modelo exatamente como a OLT é. Veja Fabricantes e modelos disponíveis. |
| IP | Endereço IP público pelo qual o Atlaz alcança a OLT. |
| Porta Telnet | Porta externa do Telnet. Veja os requisitos abaixo. |
| Login e Senha | Credenciais de um usuário da OLT com permissão para listar ONUs e executar os comandos de autorização. A senha fica mascarada depois de salva. |
| OLT solicita senha do 'enable'? e Senha do 'enable' | Escolha Sim se a OLT pede senha para entrar no modo de configuração e informe a senha. Com Não, o campo da senha fica desabilitado. |
| Executar save a cada | Intervalo, de 1 a 12 horas, em que o Atlaz envia à OLT o comando para salvar a configuração. Desativar não envia. |
| Slots em uso e PONs em uso | Portas que a varredura de ONUs autorizadas deve consultar. Veja Consultar ONUs autorizadas. |
Credenciais
Use um usuário exclusivo para o Atlaz, nunca o login pessoal de um técnico. Não envie login e senha da OLT em chamados, mensagens ou capturas de tela. Ao trocar a senha na OLT, atualize o cadastro no mesmo momento.
Requisitos para o Atlaz acessar a OLT
Antes de salvar, confirme com quem cuida da rede:
- IP público. A OLT precisa ser alcançável pela internet por um IP público. Se ela estiver atrás de NAT, é preciso encaminhar a porta do IP público até a porta Telnet da OLT. IP privado sem encaminhamento, ou conexão em CGNAT, impede o acesso.
- Porta Telnet externa. A porta deve ser acima de 1000 e abaixo de 60000.
- Firewall. Libere a porta Telnet somente para o endereço de origem do Atlaz,
44.198.99.75. Não exponha o Telnet para toda a internet. - Usuário com permissão suficiente. O login precisa conseguir listar ONUs e executar os comandos de autorização e desautorização.
- Fabricante e modelo corretos. O driver escolhido em Fabricante precisa corresponder ao equipamento.
Telnet não é criptografado
O Telnet envia usuário, senha e comandos sem criptografia. Por isso, limite o acesso por firewall ao endereço de origem do Atlaz e não deixe a porta aberta para outros endereços.
Fabricantes e modelos disponíveis
O seletor Fabricante reúne os drivers abaixo. Escolha o nome idêntico ao do seu equipamento. Quando o fabricante tem mais de uma opção, a diferença é o modelo ou a versão de firmware da OLT.
- Slot indica se o driver usa slot. Com Fixo, não existe slot nas telas e você informa só a PON.
- Reiniciar ONU indica se o Atlaz oferece o reinício da ONU pela interface para aquele driver.
| Fabricante | Nome no seletor | Slot | Reiniciar ONU |
|---|---|---|---|
| Cdata | Cdata FD1608S | Informado | Não |
| Cdata | Cdata FD1608S (Para OLTs Com Problema na Listagem de Muitas ONUs) | Informado | Não |
| Cdata | Cdata (Modelo: FD1104SNR1) | Informado | Não |
| Cianet | Cianet (Modelo: G8PS) | Informado | Não |
| Cianet | Cianet (Modelo: G8PSX) | Informado | Não |
| Datacom | Datacom | Informado | Sim |
| Datacom | Datacom (Para OLTs Com Suporte A New Service Port) | Informado | Sim |
| Digistar | Digistar | Informado | Não |
| FiberHome | FiberHome RP800 | Informado | Sim |
| FiberHome | FiberHome RP1000 | Informado | Não |
| FiberHome | FiberHome RP1200 | Informado | Não |
| FiberHome | FiberHome RP1800 | Informado | Não |
| FiberHome | FiberHome AN6000 RP1200 | Informado | Não |
| Furukawa | Furukawa | Fixo | Sim |
| Huawei | Huawei - Versão R015C | Informado | Sim |
| Huawei | Huawei - Versão R018C | Informado | Sim |
| Intelbras | Intelbras 4840 E (Epon) | Fixo | Sim |
| Intelbras | Intelbras8820G | Fixo | Não |
| Intelbras | Intelbras8820i | Fixo | Não |
| Intelbras | IntelbrasG16 | Fixo | Não |
| Nokia | Nokia | Informado | Sim |
| Overtek | Overtek | Informado | Sim |
| Parks | Parks | Informado | Sim |
| Parks | Parks Firmware Antigo | Informado | Sim |
| PhyHome | PhyHome | Informado | Não |
| PhyHome | PhyHome FHL2100 | Fixo | Sim |
| Raisecom | Raisecom | Informado | Não |
| Think | Think | Informado | Não |
| VSol | VSol FD1002S | Fixo | Não |
| VSol | VSol G16641BG | Fixo | Sim |
| VSol | VSol V1600D4-EPON (normal e mini) | Fixo | Não |
| VSol | VSol V1600G1-GPON | Informado | Não |
| VSol | VSol V1600G1-GPON 16 Portas | Informado | Não |
| VSol | VSol V1600G1-(B)-GPON 4 Portas | Fixo | Sim |
| VSol | VSol V1600G1-(B)-GPON 8 Portas | Fixo | Sim |
| VSol | VSol V1600G1-(B)-GPON 16 Portas | Fixo | Sim |
| VSol | VSol V1600G2 | Fixo | Não |
| VSol | VSol V1600GFSF | Fixo | Não |
| VSol | VSol V1600GFSF 2 Portas | Fixo | Não |
| ZTE | ZTE (C300, C320, C350) | Informado | Sim |
| ZTE | ZTE (C650) | Informado | Não |
| Zyxel | Zyxel | Informado | Sim |
| Genérico | Olt Sem Identificação 1 | Fixo | Não |
Variantes
- Cdata FD1608S tem uma versão para OLTs com problema na listagem de muitas ONUs.
- Datacom tem uma versão para OLTs com suporte a new service port.
- Huawei tem versões distintas, R015C e R018C.
- Parks tem uma versão para firmware antigo.
- VSol tem um driver para cada modelo e quantidade de portas.
Se o seu equipamento não aparece na lista, não há driver disponível para ele. Fale com o suporte do Atlaz antes de cadastrar a OLT com um driver parecido: um driver errado envia comandos que a OLT não entende.
Cianet
Para Cianet, a OLT precisa estar preparada para exibir ONUs pendentes. Veja Integrar Cianet G8PSX.
Importar ONUs
A ação Importar ONUs cadastra no Atlaz ONUs que já estão autorizadas na OLT, por arquivo CSV. O arquivo usa as colunas username (ou id_ponto), mac, slot, pon, number, type, vlan, service_port e gem_port. A janela oferece o botão Baixar modelo CSV.
Excluir uma OLT
A exclusão pede a palavra de confirmação e a sua senha. Ela remove os vínculos entre as ONUs da OLT e os contratos, as PONs cadastradas para a OLT e o vínculo entre a OLT e as suas CTOs.
Atenção
Não exclua uma OLT para corrigir endereço, porta ou senha: edite o cadastro. A exclusão só faz sentido quando a OLT deixa de existir.
