Rede: visão geral
O módulo Rede reúne o que liga o Atlaz aos equipamentos da sua operação: as OLTs e as ONUs da fibra, os concentradores que autenticam os clientes, os pools de IP, as CTOs e o Mapeamento da rede no mapa.
Acesso
Caminho: menu Rede. O menu aparece para quem tem ao menos uma das permissões Visualizar menu OLT, Visualizar lista de servidores ou Visualizar Pools de IP.
Como as peças se encaixam
flowchart TD
OLT[OLT cadastrada em Transmissores] --> PON[PONs com VLAN padrão]
OLT --> ONU[ONUs autorizadas e pendentes]
PERF[Perfis de ONUs] --> ONU
ONU --> CONT[Contrato do assinante]
OLT --> CTO[CTOs]
CTO --> MAP[Mapeamento]
CONC[Concentrador] --> RAD[Radius do Atlaz]
RAD --> CONT
POOL[Pools de IP] --> CONT
BLOQ[Tipo de bloqueio] --> CONC
style OLT fill:#4ea1ff,stroke:#4ea1ff,color:#fff
style PON fill:#4ea1ff,stroke:#4ea1ff,color:#fff
style ONU fill:#4ea1ff,stroke:#4ea1ff,color:#fff
style PERF fill:#4ea1ff,stroke:#4ea1ff,color:#fff
style CONT fill:#8724fb,stroke:#8724fb,color:#fff
style CTO fill:#49d0e2,stroke:#49d0e2,color:#fff
style MAP fill:#49d0e2,stroke:#49d0e2,color:#fff
style CONC fill:#ff9a3d,stroke:#ff9a3d,color:#fff
style RAD fill:#ff9a3d,stroke:#ff9a3d,color:#fff
style POOL fill:#49d0e2,stroke:#49d0e2,color:#fff
style BLOQ fill:#ff9a3d,stroke:#ff9a3d,color:#fff

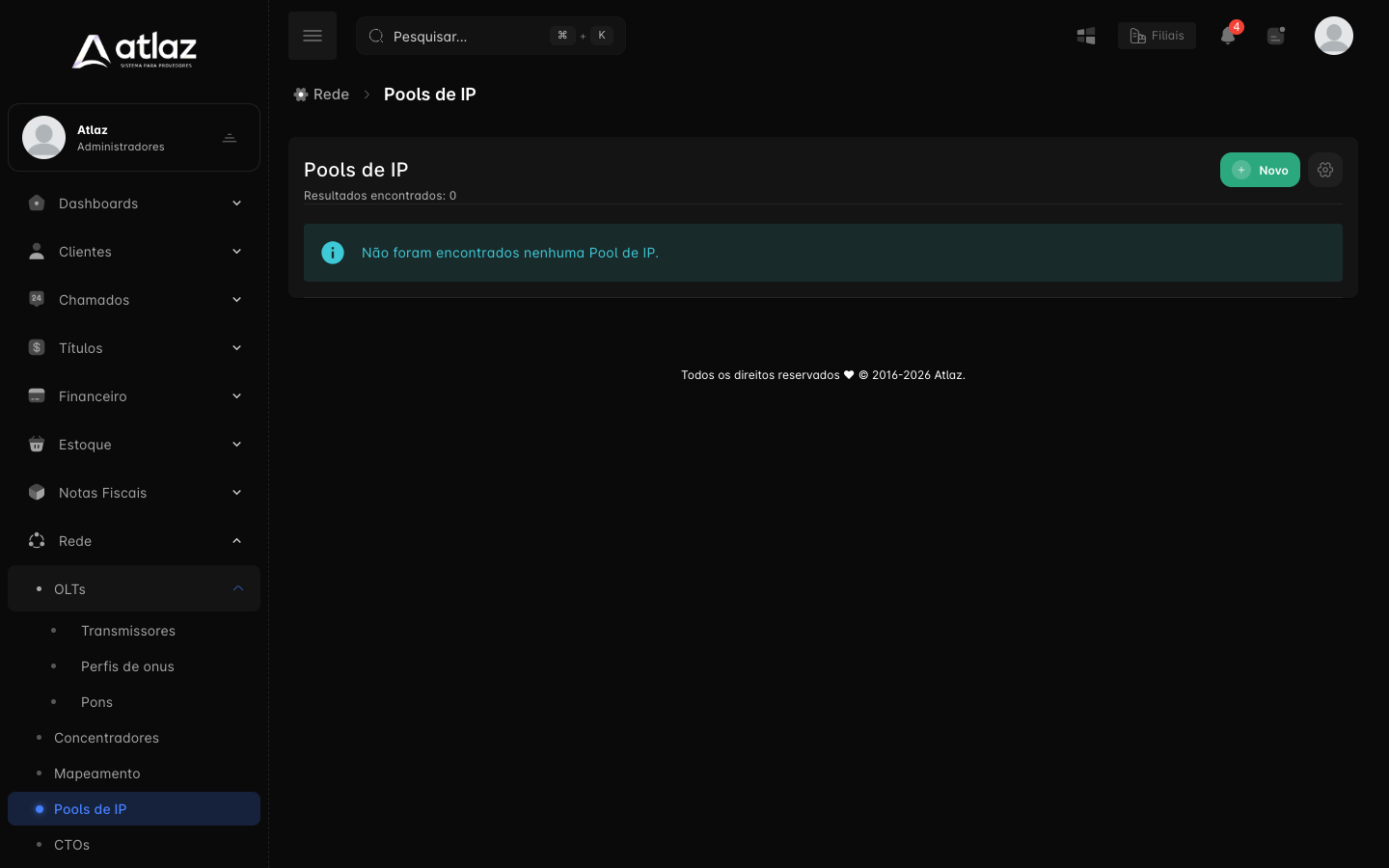

O menu Rede tem, de cima para baixo: OLTs (com Transmissores, Perfis de onus e Pons), Concentradores, Mapeamento, Pools de IP e CTOs.
OLTs e ONUs
| Assunto | O que você faz | Onde ler |
|---|---|---|
| Transmissores | Cadastra a OLT, define o acesso por Telnet e a varredura, e escolhe o fabricante | Transmissores |
| Perfis de ONUs | Ativa perfis globais e cria perfis com o script da sua rede | Perfis de ONUs |
| PONs | Cadastra VLAN e padrões de cada porta, preenchidos na autorização | PONs |
| ONUs autorizadas | Consulta por porta ou por varredura, vê informações e age sobre a ONU | Consultar ONUs autorizadas |
| Autorização e desautorização | Autoriza uma ONU pendente, vincula o contrato e desautoriza | Autorizar e desautorizar uma ONU |
| Busca de ONU | Localiza uma ONU pelo serial, contrato ou posição | Buscar uma ONU |
Concentradores, Radius e bloqueio
O concentrador (Mikrotik, Huawei ou Cisco) recebe a conexão PPPoE do cliente e pergunta ao Radius do Atlaz se ela é válida. O Atlaz responde com a velocidade, o pool e se o cliente está bloqueado. Ao integrar o concentrador, o Atlaz também passa a executar o bloqueio e o desbloqueio.
| Assunto | Onde ler |
|---|---|
| Cadastro e integração por fabricante | Concentradores |
| Primeira integração, com Mikrotik | Integrar um concentrador MikroTik |
| Mesmo equipamento em mais de uma filial | Várias filiais no mesmo concentrador |
| Como o cliente inadimplente é cortado | Tipos de bloqueio e IP e Bloqueio automático |
| Faixas de IP entregues ao cliente | Pools de IP |
CTOs e Mapeamento
| Assunto | Onde ler |
|---|---|
| Caixas de terminação óptica, portas e splitter | CTOs e Cadastrar uma CTO |
| Cabos e CTOs no mapa | Mapeamento e Desenhar cabos no Mapeamento |
Tutoriais do módulo
- Integrar uma OLT ao Atlaz
- Cadastrar uma PON com VLAN padrão
- Script personalizado de OLT
- Consultar ONUs autorizadas e varrer a OLT
- Autorizar e desautorizar uma ONU
- Vincular e desvincular uma ONU de um contrato
- Criar um concentrador
- Integrar um concentrador MikroTik
- Integrar um concentrador Huawei
- Integrar um concentrador Cisco
- Pools de IP
- Tipos de bloqueio e IP
- Cadastrar uma CTO
- Desenhar cabos no Mapeamento
Permissões
Todas ficam na seção Sistema Atlaz do grupo de permissões.
| Para | Permissão |
|---|---|
| Ver o grupo OLTs e CTOs no menu | Visualizar menu OLT |
| Abrir Transmissores | Visualizar lista de transmissores |
| Criar e editar uma OLT | Criar transmissor e Editar transmissor |
| Excluir uma OLT | Deletar OLT |
| Perfis de ONUs | Gerenciar perfis de ONUs |
| PONs e CTOs (criar, alterar, excluir, gerenciar portas) | Gerenciar pons de ONUs |
| Concentradores | Visualizar lista de servidores, Criar servidor, Editar servidor, Deletar servidor |
| Pools de IP | Visualizar Pools de IP, Criar Pools de IP, Editar Pools de IP, Deletar Pools de IP |
| Mapeamento | Visualizar Mapeamento e Gerenciar Mapeamento |
| Autorizar e desautorizar ONUs no aplicativo do técnico | Autorizar ONUs no app Atlaz TÉCNICO e Desautorizar ONUs no app Atlaz TÉCNICO |
Veja como montar grupos em Grupos de permissão.
