Integrar uma OLT ao Atlaz
Neste tutorial você cadastra uma OLT como transmissor, define quais slots e PONs o Atlaz deve consultar e confirma que a comunicação por Telnet funciona.
flowchart TD
INICIO([Início]) --> A[Preparar rede: IP público, porta e firewall]
A --> B[Criar transmissor]
B --> C[Preencher identificação e acesso]
C --> D[Definir slots e PONs da varredura]
D --> E[Salvar]
E --> F{Consulta de ONUs funciona?}
F -- Sim --> FIM([Fim])
F -- Não --> G[Revisar acesso e firewall]
G --> F
style INICIO fill:#8724fb,stroke:#8724fb,color:#fff
style FIM fill:#8724fb,stroke:#8724fb,color:#fff
style A fill:#ff9a3d,stroke:#ff9a3d,color:#fff
style B fill:#4ea1ff,stroke:#4ea1ff,color:#fff
style C fill:#4ea1ff,stroke:#4ea1ff,color:#fff
style D fill:#4ea1ff,stroke:#4ea1ff,color:#fff
style E fill:#4ea1ff,stroke:#4ea1ff,color:#fff
style F fill:#49d0e2,stroke:#49d0e2,color:#fff
style G fill:#ff8a8a,stroke:#ff8a8a,color:#fffAcesso à página
Caminho: Rede → OLTs → Transmissores. Você precisa das permissões Visualizar lista de transmissores e Criar transmissor.
Pré-requisitos
- A OLT acessível por IP público. Atrás de NAT, é preciso encaminhar a porta do IP público até o Telnet da OLT. CGNAT ou IP privado sem encaminhamento impede a conexão.
- Uma porta Telnet externa acima de 1000 e abaixo de 60000.
- O firewall liberando a porta Telnet somente para o endereço de origem do Atlaz,
44.198.99.75. - Um usuário exclusivo para o Atlaz na OLT, com permissão para listar ONUs e executar comandos de autorização, e a senha do modo enable se a OLT pedir.
- O fabricante e modelo da OLT conferidos na lista de Fabricantes e modelos disponíveis.
- A filial à qual a OLT pertence.
Telnet não é criptografado
O Telnet envia usuário, senha e comandos sem criptografia. Libere a porta apenas para o endereço de origem do Atlaz e nunca para toda a internet.
Passo 1 — Abra Transmissores e clique em Novo
Acesse Rede → OLTs → Transmissores. Clique em Novo (1).
Passo 2 — Preencha identificação e acesso
Preencha Nome, Filial e Fabricante. Em seguida, em Acesso, informe IP, Porta Telnet, Login e Senha. Se a OLT pede senha de enable, deixe OLT solicita senha do 'enable'? em Sim e preencha a senha; caso contrário, escolha Não.
O campo Executar save a cada define de quanto em quanto tempo o Atlaz manda a OLT salvar a configuração (de 1 a 12 horas). Deixe em Desativar se você prefere salvar por conta própria.
A filial não muda depois
Depois de salvar, a Filial do transmissor não pode ser alterada. Confira antes de salvar.
Passo 3 — Defina os slots e as PONs da varredura
No bloco Configuração da varredura, informe só as portas em que você autoriza clientes:
- Slots em uso: um intervalo, como
1-8, ou uma lista, como11,12,13. - PONs em uso: um intervalo, como
1-16, ou uma lista, como2,3,4.

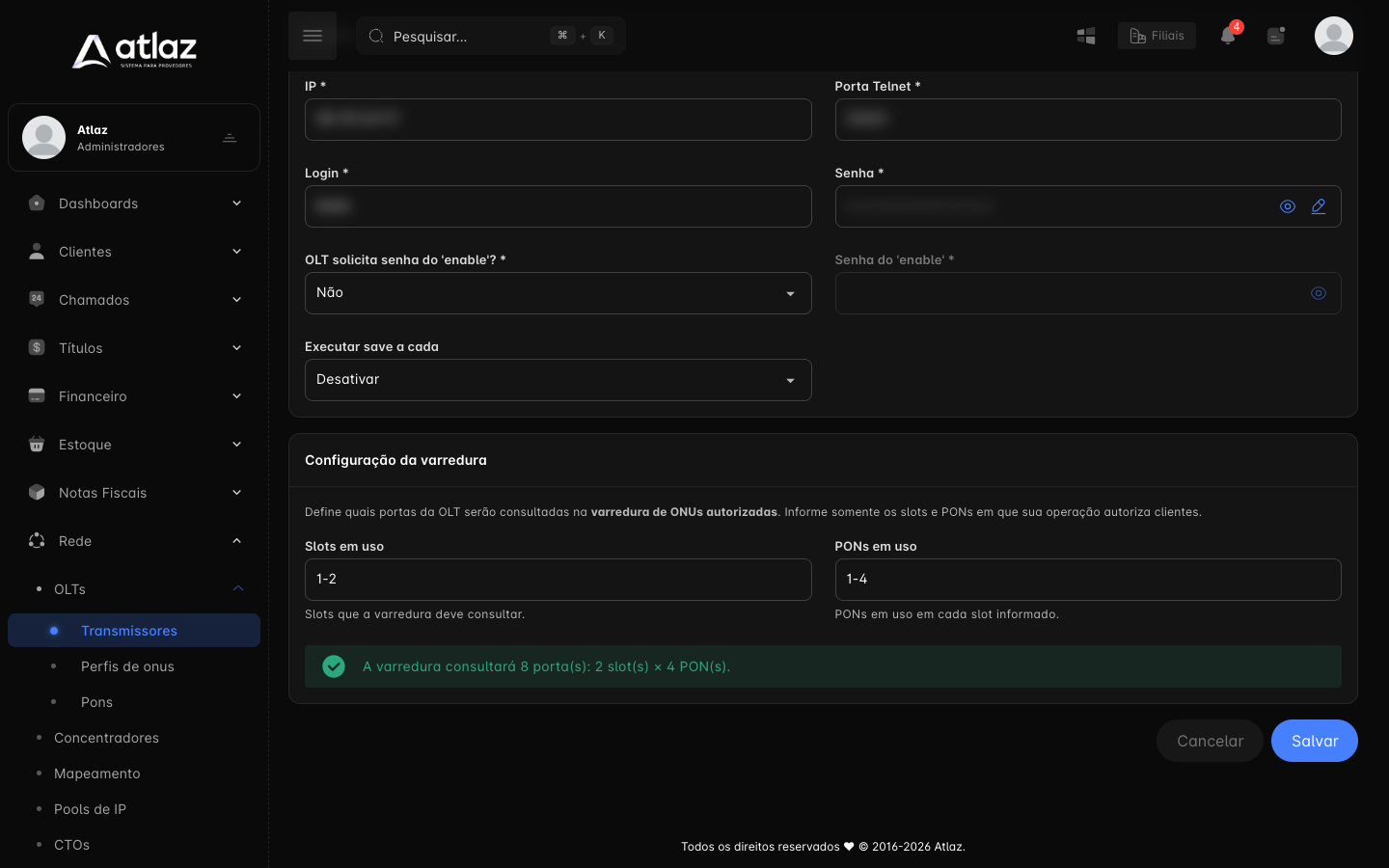

Abaixo dos campos, o Atlaz mostra quantas portas a varredura vai consultar. No exemplo da imagem, 2 slots × 4 PONs resultam em 8 portas. Em fabricantes com slot fixo, só o campo de PONs aparece.
Limite de portas
A combinação de slots e PONs pode ter no máximo 512 portas. Se passar disso, o formulário recusa o cadastro.
Clique em Salvar. A OLT passa a aparecer na lista.
Passo 4 — Valide a comunicação
- Na linha da OLT, clique em Ver ONUs autorizadas.
- Informe SLOT e PON de uma porta em uso e clique em Filtrar.
- Confira se a tela carrega a lista sem mensagem de erro.
- Se a OLT exige autorização de ONU, clique também em Ver ONUs não autorizadas e confira se a tela responde.
Para consultar todas as portas de uma vez, veja Consultar ONUs autorizadas e varrer a OLT.
Resultado esperado
A OLT aparece em Transmissores e as telas de ONUs respondem sem erro. O Atlaz já consegue consultar e, com um perfil de ONU homologado, autorizar equipamentos.
Problemas comuns
| Sintoma | O que conferir |
|---|---|
| A tela de ONUs demora e termina em erro | IP público, Porta Telnet, encaminhamento de porta e liberação do endereço de origem do Atlaz no firewall |
| Erro de login | Login, Senha e senha de enable; a permissão do usuário na OLT |
| A lista abre, mas vem vazia ou incompleta | Fabricante diferente do equipamento; Slots em uso e PONs em uso que não incluem a porta |
| Não aparece Ver ONUs não autorizadas | O fabricante escolhido não exige autorização de ONU |
| O Atlaz parou de consultar depois de uma troca na rede | Senha trocada na OLT, IP ou porta alterados: atualize o cadastro |
Checklist
- Porta Telnet acima de 1000 e abaixo de 60000 encaminhada para a OLT
- Firewall liberando a porta só para o endereço de origem do Atlaz
- Usuário exclusivo criado na OLT
- Fabricante e modelo conferidos
- Slots e PONs da varredura informados
- Consulta de ONUs validada sem erro
