Cadastrar uma PON com VLAN padrão
Neste tutorial você cadastra uma PON com a VLAN e os demais padrões da porta. Assim, ao autorizar uma ONU daquela PON, o operador não digita esses dados de novo.
Acesso à página
Caminho: Rede → OLTs → Pons. É preciso a permissão Gerenciar pons de ONUs.
Pré-requisitos
- A OLT já cadastrada em Transmissores.
- O slot, o número da PON e a VLAN que a equipe de rede usa naquela porta.
- Se a OLT for Huawei e o seu perfil pedir, o Line Profile e o Service Profile da porta.
Passo 1 — Abra Pons e clique em Novo
Acesse Rede → OLTs → Pons e clique em Novo (1).

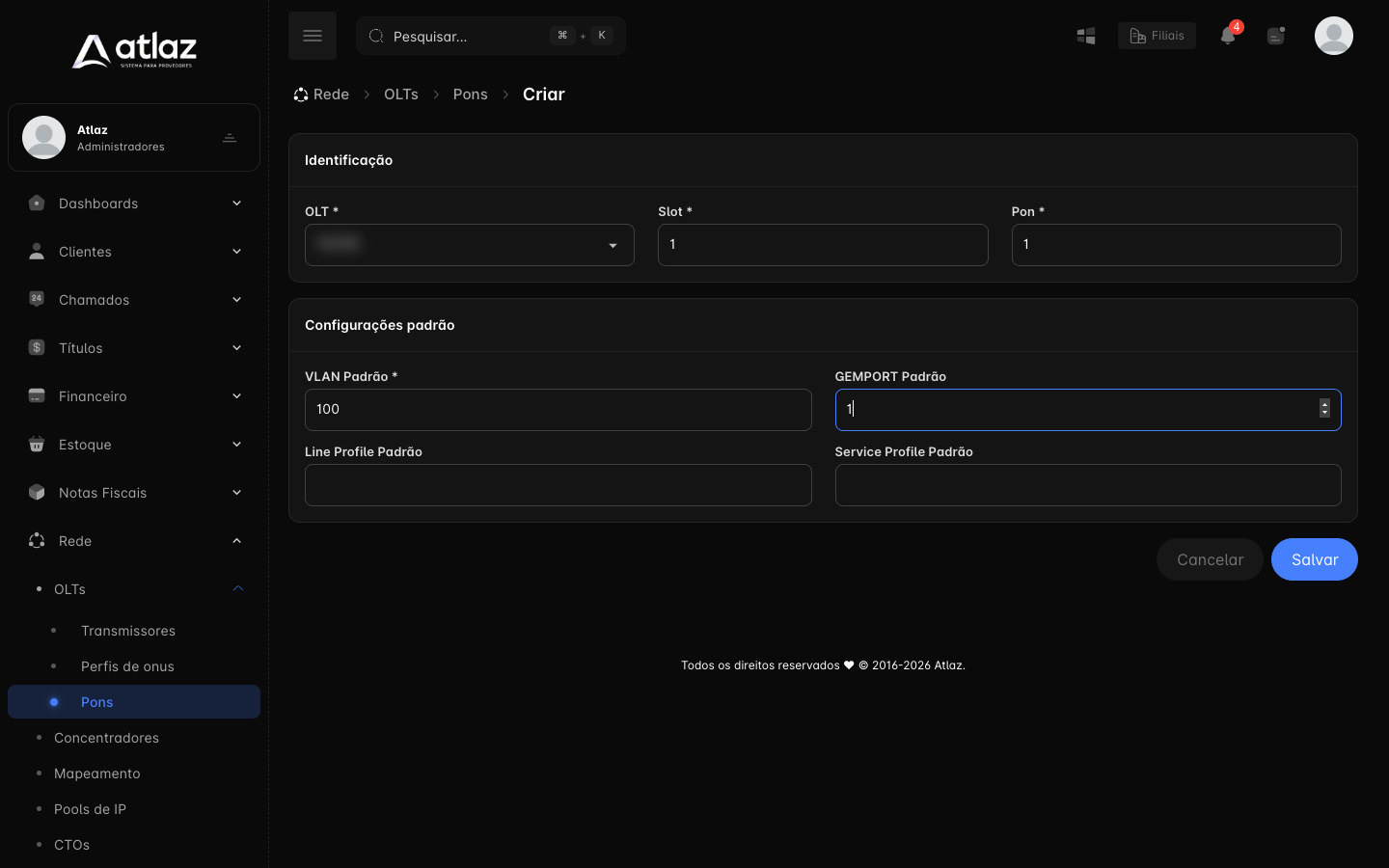

Passo 2 — Preencha o cadastro
Em Identificação, escolha a OLT e informe Slot e Pon. Em Configurações padrão, informe a VLAN Padrão e, se for o caso, GEMPORT Padrão, Line Profile Padrão e Service Profile Padrão.
Confira a OLT
Se houver OLTs com nomes parecidos, confirme a OLT escolhida antes de salvar. A PON vale só para a OLT selecionada.
Clique em Salvar. A PON aparece na lista com os padrões informados.
Passo 3 — Confira na autorização
Abra Ver ONUs não autorizadas da OLT e clique em Autorizar em uma ONU daquele slot e PON. O campo VLAN UPLINK já vem com a VLAN Padrão cadastrada.
Resultado esperado
A PON está na lista e a janela Autorizar ONU vem com a VLAN padrão preenchida para aquela porta.
Problemas comuns
| Sintoma | O que conferir |
|---|---|
| A VLAN não vem preenchida | O Slot e a Pon da ONU são os mesmos cadastrados? O cadastro foi feito para a OLT certa? |
| Não encontro a OLT na lista | A OLT não foi cadastrada ou você não tem acesso à filial dela |
| A VLAN da ONU é diferente da padrão | Altere o campo na janela de autorização, ou atualize o cadastro da PON se o padrão mudou |
Checklist
- OLT, slot e PON corretos
- VLAN padrão igual à da rede
- PON conferida na lista
- Janela Autorizar ONU com a VLAN preenchida
