Integrar um concentrador Huawei

Este tutorial é para o consultor de rede ou o responsável pela rede do provedor que administra o concentrador Huawei. O Atlaz gera o código de integração do concentrador, quem administra o equipamento o ajusta e o aplica, e o Atlaz passa a receber as autenticações PPPoE pelo Radius.

O suporte da Atlaz pode orientar

Se tiver dúvida, o suporte da Atlaz pode orientar o provedor ou o consultor responsável pela rede: o que cada bloco do código faz, o que esperar no Atlaz e como conferir o resultado. A configuração do equipamento é feita por quem administra a rede. Veja Acesso e suporte.

Acesso à página

Caminho: Rede → Concentradores → Copiar código Huawei. Para acompanhar o resultado: Clientes → Tentativas de conexão.

Como a integração funciona

1. Você cadastra o concentrador no Atlaz.
2. O Atlaz gera o código para Huawei desse concentrador, com um bloco principal e dois comandos opcionais.
3. O consultor ajusta os marcadores que são do equipamento e aplica o código.
4. O concentrador passa a enviar os pedidos de login PPPoE dos clientes ao Radius do Atlaz.
5. Cada pedido aparece em Clientes → Tentativas de conexão, como Aceito ou Rejeitado.
6. Um cliente cujo login e senha PPPoE estão cadastrados no contrato autentica e conecta.
7. O Atlaz pode desconectar a sessão do cliente. O código inclui a autorização para isso, na porta 3799.

flowchart TD
    INICIO([Início]) --> A[Cadastrar o concentrador no Atlaz]
    A --> B[Copiar o código Huawei]
    B --> C[Ajustar os marcadores do equipamento]
    C --> D[Consultor aplica o código no concentrador]
    D --> E[Concentrador fala com o Radius do Atlaz]
    E --> F[Conferir Tentativas de conexão]
    F --> G{Aceito?}
    G -- Sim --> H[Cliente PPPoE conectado]
    G -- Não --> I[Conferir login, senha e contrato]
    I --> F
    H --> J[Testar Desconectar cliente]
    J --> FIM([Fim])

    style INICIO fill:#8724fb,stroke:#8724fb,color:#fff
    style FIM fill:#8724fb,stroke:#8724fb,color:#fff
    style A fill:#4ea1ff,stroke:#4ea1ff,color:#fff
    style B fill:#4ea1ff,stroke:#4ea1ff,color:#fff
    style C fill:#ff9a3d,stroke:#ff9a3d,color:#fff
    style D fill:#ff9a3d,stroke:#ff9a3d,color:#fff
    style E fill:#49d0e2,stroke:#49d0e2,color:#fff
    style F fill:#49d0e2,stroke:#49d0e2,color:#fff
    style G fill:#49d0e2,stroke:#49d0e2,color:#fff
    style H fill:#4ea1ff,stroke:#4ea1ff,color:#fff
    style I fill:#ff8a8a,stroke:#ff8a8a,color:#fff
    style J fill:#4ea1ff,stroke:#4ea1ff,color:#fff

Pré-requisitos

• O concentrador já cadastrado no Atlaz. Veja Criar um concentrador.
• O concentrador Huawei já configurado para produção, com o pool de IP PPPoE criado no equipamento.
• Acesso de configuração ao equipamento.
• Um contrato de internet de teste, com Login e Senha PPPoE cadastrados. Veja Criar contrato de internet.

Um código para cada equipamento

Gere o código no concentrador cadastrado para este equipamento. Não aplique o código em outro equipamento e não o envie em canais abertos: ele inclui a chave do Radius.

Passo 1 — Abra o código Huawei

1. No Atlaz, acesse Rede → Concentradores.
2. Na linha do concentrador, clique em Copiar código Huawei. Passe o mouse sobre os ícones para ver o nome de cada um e, se algum ficar escondido atrás de outro, reduza o zoom do navegador.

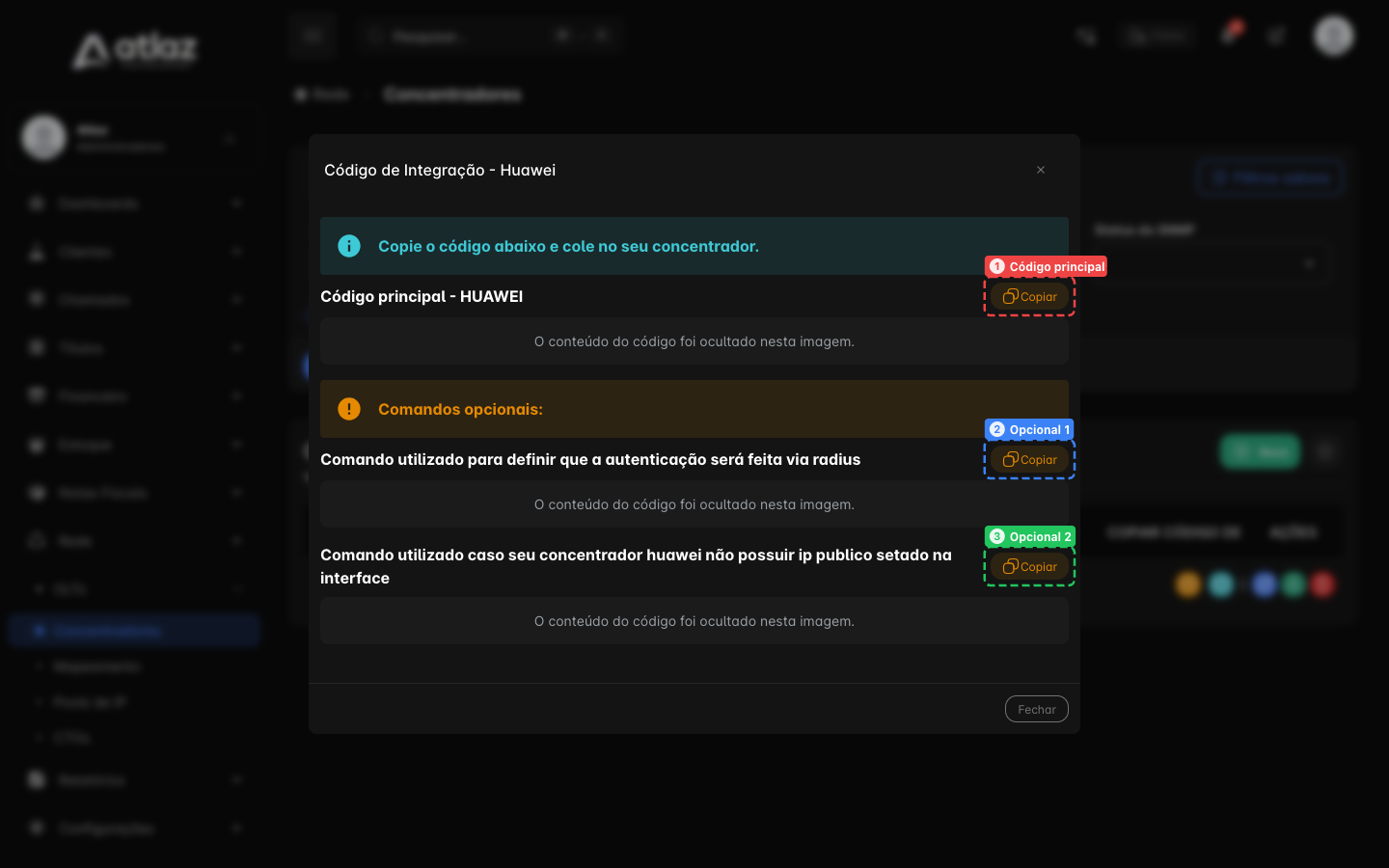

O painel Código de Integração - Huawei mostra três blocos, cada um com o seu botão Copiar:

Na imagem, os três botões Copiar (1, 2 e 3) e, em cada bloco, o conteúdo do código foi ocultado porque ele inclui dados da sua conta.

Bloco	Para que serve
Código principal - HUAWEI (1)	A configuração de autenticação, accounting, Radius e do domain da filial.
Comando para definir que a autenticação será feita via Radius (opcional) (2)	Força o domain da filial na interface de acesso.
Comando para o concentrador sem IP público na interface (opcional) (3)	Informa o endereço público do concentrador ao Radius.

Use Copiar em cada bloco que for aplicar e Fechar para fechar o painel.

Passo 2 — Ajuste o que é do seu equipamento

Antes de aplicar, o consultor troca os marcadores que o código traz:

• No fim do código principal, o nome do pool de IP é um marcador. Troque-o pelo nome do pool PPPoE criado no seu concentrador.
• No segundo comando opcional, o endereço público é um marcador. Se for usar esse comando, troque-o pelo IP público do concentrador.

Não altere o domain

O nome do domain é o identificador da sua filial e é o que faz a autenticação funcionar. Mantenha-o exatamente como o Atlaz gerou. O próprio código avisa com um comentário.

Passo 3 — Aplique no equipamento

Esta etapa é de quem administra o concentrador. O Atlaz não executa nada no equipamento.

1. Aplique o código principal.
2. Avalie os dois comandos opcionais. Use o primeiro se a autenticação das interfaces precisa ser forçada via Radius. Use o segundo se o Atlaz exibe um IP privado como endereço do servidor.
3. Se a sua empresa tem mais de uma filial no mesmo equipamento, siga antes Várias filiais no mesmo concentrador.

Passo 4 — Acompanhe as tentativas de conexão

1. Abra Clientes → Tentativas de conexão. A tela é ao vivo: mostra as tentativas enquanto está aberta e guarda as 200 mais recentes.
2. Peça a um cliente de teste para conectar, ou reinicie a sessão PPPoE dele.
3. Procure o login na lista. Cada tentativa aparece como Aceito ou Rejeitado. Abra a linha para ver a Requisição (o que o concentrador enviou) e a Resposta (o que o Atlaz respondeu).

Se nada aparece, o pedido não está chegando ao Atlaz: confira se o código foi aplicado, se o domain da filial está associado à interface e se o concentrador alcança o servidor Radius. Se aparece Rejeitado, confira o login, a senha e a situação do contrato. Veja Tentativas de conexão.

Passo 5 — Confirme o PPPoE do cliente

Com o login Aceito, o cliente conecta e recebe o IP do pool. Confira em Clientes → Contratos → Conectados se o contrato aparece como conectado e, em Rede → Concentradores, use Ver usuários conectados para ver os usuários PPPoE online.

Ver usuários conectados depende do SNMP

A lista de usuários online é lida do concentrador por SNMP. Com o SNMP desativado ou incompleto, a janela mostra Dados SNMP incompletos ou inválidos. Ative e preencha o SNMP no cadastro do concentrador para usar essa lista.

Passo 6 — Teste a desconexão

1. Em Clientes → Contratos → Ativos, clique em Desconectar cliente na linha do contrato de teste.
2. O Atlaz pede ao concentrador que derrube a sessão. Um cliente com contrato liberado reconecta e aparece de novo em Tentativas de conexão.
3. Para testar o bloqueio, bloqueie e desbloqueie o contrato de teste. O comportamento depende do Tipo de bloqueio.

Resultado esperado

As tentativas dos clientes surgem em Tentativas de conexão, o PPPoE cadastrado no Atlaz autentica e recebe IP do pool, e o Atlaz consegue desconectar a sessão ao desconectar ou bloquear o contrato.

Problemas comuns

Sintoma	O que fazer
Nada aparece em Tentativas de conexão	Confira se o código foi aplicado, se o domain está associado à interface e se o concentrador alcança o servidor Radius.
Rejeitado	Login, senha e situação do contrato. Abra a linha para ver a Resposta.
O Atlaz não derruba o cliente	Veja Huawei: cliente não é derrubado.
Falha de LCP na autenticação	Veja Huawei: LCP terminate.
O cliente autentica, mas não recebe IP	Confira o nome do pool trocado no código principal e a associação entre a interface, o domain e o Radius.

Se o problema continuar, fale com o suporte da Atlaz: ele pode orientar o provedor ou o consultor sobre o que verificar.

Checklist

• Concentrador cadastrado no Atlaz e código gerado para ele
• Marcador do pool trocado pelo nome do pool PPPoE do equipamento
• Domain mantido exatamente como gerado
• Comandos opcionais avaliados
• Tentativa do cliente de teste conferida em Tentativas de conexão
• PPPoE autenticado e Desconectar cliente testado
