PONs
A tela Pons guarda, para cada porta PON de uma OLT, os valores que se repetem na autorização de ONUs: VLAN, GEMPORT e perfis. Na hora de autorizar uma ONU daquela porta, o Atlaz já preenche esses campos, o que reduz erros de digitação.
Acesso à página
Caminho: Rede → OLTs → Pons. É preciso a permissão Gerenciar pons de ONUs, que vale para listar, criar, alterar e excluir PONs.
Tutorial
Para cadastrar uma PON passo a passo, veja Cadastrar uma PON.

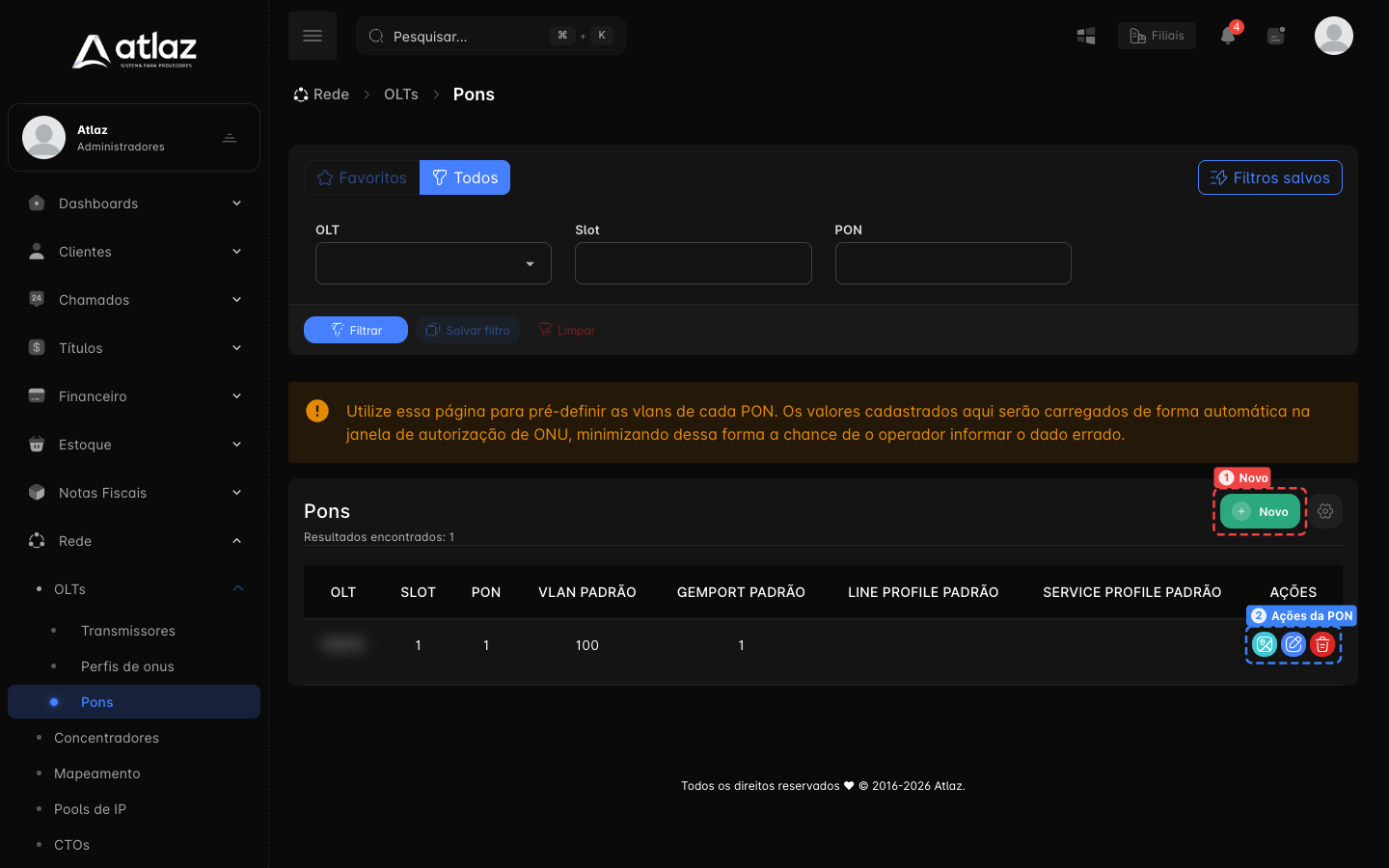

Lista de PONs
Você pode filtrar por OLT, Slot e PON. A tela traz o aviso de que os valores cadastrados são carregados de forma automática na janela de autorização de ONU.
| Coluna | O que mostra |
|---|---|
| OLT | OLT da PON |
| Slot e PON | Posição da porta |
| Vlan Padrão | VLAN que será sugerida na autorização |
| Gemport Padrão | GEMPORT sugerido |
| Line Profile Padrão e Service Profile Padrão | Perfis sugeridos, usados em fabricantes que pedem esses dados, como a Huawei |
Ações de cada PON
| Ação | O que faz |
|---|---|
| CTOs | Abre a lista de CTOs. |
| Alterar | Abre o cadastro da PON para edição. |
| Deletar | Exclui a PON, depois de uma confirmação de que a ação não pode ser desfeita. |
Campos do cadastro
| Campo | Obrigatório | O que informar |
|---|---|---|
| OLT | Sim | OLT da PON |
| Slot | Sim | Número do slot |
| Pon | Sim | Número da porta PON |
| VLAN Padrão | Sim | VLAN do serviço naquela PON |
| GEMPORT Padrão | Não | GEMPORT padrão |
| Line Profile Padrão | Não | Perfil de linha (Huawei) |
| Service Profile Padrão | Não | Perfil de serviço (Huawei) |
Como a PON se relaciona com o resto
- Autorização de ONU. Os padrões da PON preenchem VLAN UPLINK e, conforme o perfil, GEMPORT e os perfis de linha e serviço. O operador ainda pode alterá-los antes de gerar o script.
- Cadastro manual. As PONs são cadastradas por você. A varredura de ONUs e a autorização não criam PONs automaticamente.
- Varredura. Os slots e PONs consultados na varredura vêm do cadastro da OLT (Slots em uso e PONs em uso), não desta tela. Veja Consultar ONUs autorizadas e varrer a OLT.
- CTOs. Cada CTO informa OLT, slot e PON. Veja CTOs.
- Exclusão da OLT. Excluir uma OLT em Transmissores exclui também as PONs dela.
Atenção
Uma mudança nos padrões afeta as próximas autorizações daquela porta. Confirme OLT, slot e PON antes de salvar. Excluir uma PON não desautoriza ONUs: só remove os valores padrão.
Boas práticas
- Cadastre cada combinação de OLT, slot e PON uma única vez.
- Mantenha a VLAN padrão alinhada com a que a equipe de rede usa na porta.
- Revise o cadastro quando houver troca de placa ou reorganização da OLT.
