Integrar um concentrador MikroTik

Este tutorial é para quem cuida do MikroTik do provedor: o próprio administrador de rede ou o consultor responsável. Você copia no Atlaz o código de integração do concentrador, o aplica no terminal do MikroTik e passa a acompanhar, no Atlaz, os clientes autenticando pelo Radius.

O suporte da Atlaz pode orientar

Se tiver dúvida, o suporte da Atlaz pode orientar você ou o consultor responsável pela rede: o que cada parte do código faz, o que esperar no Atlaz e como conferir o resultado. A aplicação no equipamento é feita por quem administra a rede. Veja Acesso e suporte.

Acesso à página

Caminho: Rede → Concentradores → Copiar código Mikrotik. Para acompanhar o resultado: Clientes → Tentativas de conexão.

Como a integração funciona

1. Você cadastra o concentrador no Atlaz.
2. O Atlaz gera o código para o MikroTik desse concentrador.
3. Quem administra o equipamento aplica o código no terminal do MikroTik.
4. O MikroTik passa a enviar os pedidos de login PPPoE dos clientes ao Radius do Atlaz.
5. Cada pedido aparece em Clientes → Tentativas de conexão, como Aceito ou Rejeitado.
6. Um cliente cujo login e senha PPPoE estão cadastrados no contrato autentica e conecta.
7. O Atlaz pode desconectar a sessão do cliente, por exemplo pela ação Desconectar cliente ou ao bloquear o contrato.

flowchart TD
    INICIO([Início]) --> A[Cadastrar o concentrador no Atlaz]
    A --> B[Copiar o código Mikrotik]
    B --> C[Aplicar o código no terminal do MikroTik]
    C --> D[MikroTik fala com o Radius do Atlaz]
    D --> E[Conferir Tentativas de conexão]
    E --> F{Aceito?}
    F -- Sim --> G[Cliente PPPoE conectado]
    F -- Não --> H[Conferir login, senha e contrato]
    H --> E
    G --> I[Testar Desconectar cliente]
    I --> FIM([Fim])

    style INICIO fill:#8724fb,stroke:#8724fb,color:#fff
    style FIM fill:#8724fb,stroke:#8724fb,color:#fff
    style A fill:#4ea1ff,stroke:#4ea1ff,color:#fff
    style B fill:#4ea1ff,stroke:#4ea1ff,color:#fff
    style C fill:#ff9a3d,stroke:#ff9a3d,color:#fff
    style D fill:#49d0e2,stroke:#49d0e2,color:#fff
    style E fill:#49d0e2,stroke:#49d0e2,color:#fff
    style F fill:#49d0e2,stroke:#49d0e2,color:#fff
    style G fill:#4ea1ff,stroke:#4ea1ff,color:#fff
    style H fill:#ff8a8a,stroke:#ff8a8a,color:#fff
    style I fill:#4ea1ff,stroke:#4ea1ff,color:#fff

Pré-requisitos

• O concentrador já criado no Atlaz. Veja Criar um concentrador.
• Acesso ao terminal do MikroTik (New Terminal no Winbox, ou SSH) com um usuário que possa alterar a configuração.
• O MikroTik com acesso à internet: é ele que consulta o Atlaz a cada 15 segundos.
• Um contrato de internet de teste, com Login e Senha PPPoE cadastrados. Veja Criar contrato de internet.

Um código para cada equipamento, e nunca compartilhe

O código é gerado para o concentrador que você escolheu e inclui a chave do Radius. Aplique-o em um único equipamento e não o envie em canais abertos. Para outro MikroTik, crie outro concentrador e gere o código dele.

Use sempre o código que o Atlaz gera na hora. Não use código copiado de outro lugar, de documentos antigos ou de outro concentrador: ele muda de acordo com a sua empresa e a sua filial.

Passo 1 — Abra o código do concentrador

Acesse Rede → Concentradores e, na linha do concentrador, clique em Copiar código Mikrotik (1).

Se algum botão ficar escondido atrás de outro, reduza o zoom do navegador. Passe o mouse sobre o ícone para ver o nome.

Passo 2 — Copie o código

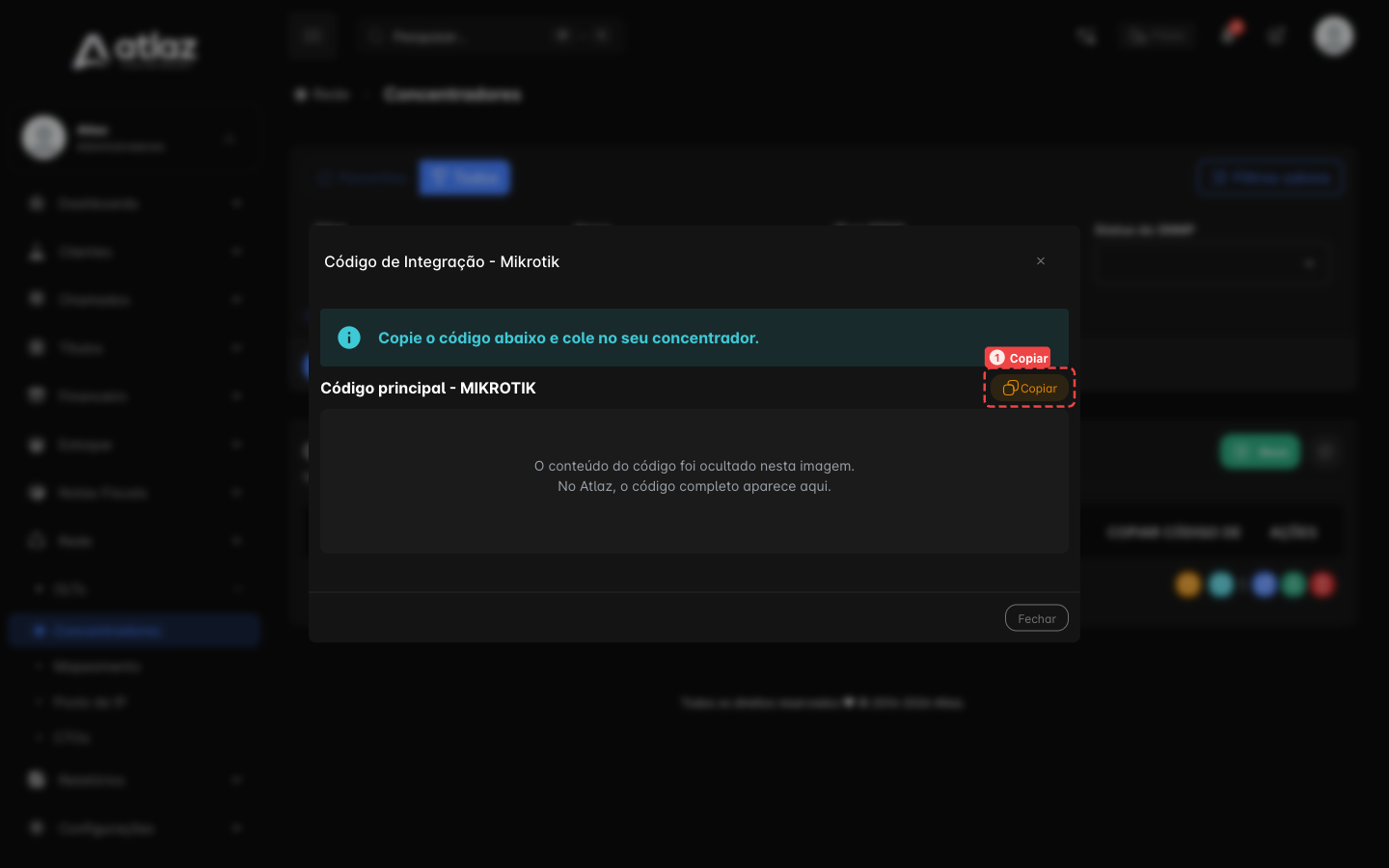

O painel Código de Integração - Mikrotik mostra o Código principal - MIKROTIK. Clique em Copiar (1) e depois em Fechar.

Na imagem, o conteúdo do código foi ocultado porque ele inclui dados da sua conta.

Passo 3 — Aplique no MikroTik

Esta etapa é de quem administra o MikroTik.

1. Abra o New Terminal do Winbox (ou entre por SSH).
2. Cole o código inteiro e execute.
3. Aguarde o fim da execução. O MikroTik registra no log o início e o fim da integração.

O código configura o Radius, as regras de bloqueio, o agendador ATLAZ (que consulta o Atlaz a cada 15 segundos) e um monitor que avisa no log quando há radius timeout. O Atlaz não executa nada no equipamento: quem aplica o código é você.

Não edite os itens do Atlaz

Os itens criados com o comentário ATLAZ - nao alterar controlam o bloqueio e o desbloqueio. Não os altere nem remova.

Passo 4 — Confirme que o MikroTik fala com o Atlaz

Volte a Rede → Concentradores e atualize a tela. A coluna Última conexão SSH deve mostrar uma hora recente: ela atualiza quando o agendador consulta o Atlaz. Se continuar Nunca, veja Problemas comuns.

Passo 5 — Acompanhe as tentativas de conexão

1. Abra Clientes → Tentativas de conexão. A tela é ao vivo: mostra as tentativas enquanto está aberta e guarda as 200 mais recentes.
2. Peça a um cliente de teste para conectar, ou reinicie a sessão PPPoE dele.
3. Procure o login na lista. Cada tentativa aparece como Aceito ou Rejeitado. Abra a linha para ver a Requisição (o que o MikroTik enviou) e a Resposta (o que o Atlaz respondeu).

Se nada aparece, o pedido não está chegando ao Atlaz: confira se o código foi aplicado inteiro e se o MikroTik alcança o servidor Radius. Se aparece Rejeitado, confira o login, a senha e a situação do contrato. Veja Tentativas de conexão.

Passo 6 — Confirme o PPPoE do cliente

Com o login Aceito, o cliente conecta. Confira em Clientes → Contratos → Conectados se o contrato aparece como conectado e, em Rede → Concentradores, use Ver usuários conectados para ver os usuários PPPoE online no concentrador.

Ver usuários conectados depende do SNMP

A lista de usuários online é lida do concentrador por SNMP. Com o SNMP desativado ou incompleto, a janela mostra Dados SNMP incompletos ou inválidos. Ative e preencha o SNMP no cadastro do concentrador para usar essa lista.

Passo 7 — Teste a desconexão e o bloqueio

1. Em Clientes → Contratos → Ativos, clique em Desconectar cliente na linha do contrato de teste.
2. O Atlaz envia o pedido de desconexão ao MikroTik e a sessão cai. Um cliente com contrato liberado reconecta e aparece de novo em Tentativas de conexão.
3. Se quiser testar o bloqueio, bloqueie e desbloqueie o contrato de teste e confirme que o acesso muda. O comportamento depende do Tipo de bloqueio.

Resultado esperado

O concentrador aparece com Última conexão SSH atualizada, as tentativas dos clientes surgem em Tentativas de conexão, o PPPoE cadastrado no Atlaz autentica e o Atlaz consegue desconectar a sessão e aplicar bloqueios.

Problemas comuns

Sintoma	O que conferir
Última conexão SSH continua Nunca	O código foi colado inteiro neste MikroTik? O equipamento tem internet? Reaplique o código.
A hora atualizava e parou	O agendador foi removido ou desabilitado, ou há problema de MTU ou de link. Veja Scheduler Connection Timeout.
Nada aparece em Tentativas de conexão	O MikroTik não está enviando os pedidos ao Radius do Atlaz. Confira se o código foi aplicado inteiro e se o equipamento alcança o servidor.
Rejeitado	Login, senha e situação do contrato. Abra a linha para ver a Resposta.
Radius timeout no log	O link do MikroTik com a internet e o acesso ao servidor Radius.
Clientes não são bloqueados	Os itens ATLAZ - nao alterar foram alterados ou removidos. Reaplique o código.
Número de conectados diferente	Veja Número de conectados diferente do MikroTik.

Se o problema continuar, fale com o suporte da Atlaz: ele pode orientar você ou o consultor sobre o que verificar.

Checklist

• Concentrador criado com o nome e a filial corretos
• Código copiado do concentrador certo, pelo botão Copiar código Mikrotik
• Código aplicado inteiro no MikroTik certo, por quem administra o equipamento
• Última conexão SSH atualizada
• Tentativa do cliente de teste conferida em Tentativas de conexão
• PPPoE autenticado e contrato conferido em Conectados
• Desconectar cliente e bloqueio testados com um contrato de teste
