Concentradores
Concentrador é o equipamento que recebe as conexões PPPoE dos seus clientes, como um roteador Mikrotik, um Huawei ou um Cisco. Ao integrá-lo ao Atlaz, a autenticação passa a ser feita pelo Radius do Atlaz, e o sistema controla velocidade, IP, bloqueio e desbloqueio dos clientes.
Acesso à página
Caminho: Rede → Concentradores. As permissões da tela são Visualizar lista de servidores, Criar servidor, Editar servidor e Deletar servidor, na seção Concentradores do grupo de permissões.
Tutoriais
Passo a passo: Criar um concentrador, Integrar um concentrador MikroTik, Integrar um concentrador Huawei e Integrar um concentrador Cisco.
Como a integração funciona
- Você cadastra o concentrador em Rede → Concentradores.
- Na linha dele, copia o código do fabricante: Copiar código Mikrotik, Copiar código Huawei ou Copiar código Cisco.
- Quem administra o equipamento aplica o código nele. O Atlaz não executa nada no equipamento.
- O equipamento passa a enviar os pedidos de login PPPoE dos clientes ao Radius do Atlaz.
- Cada pedido aparece em Clientes → Tentativas de conexão, como Aceito ou Rejeitado. Veja Tentativas de conexão.
- Um cliente cujo login e senha PPPoE estão cadastrados no contrato autentica e conecta.
- O Atlaz pode desconectar a sessão do cliente, pela ação Desconectar cliente da listagem de contratos ou ao bloquear o contrato.
O suporte da Atlaz pode orientar
A aplicação do código é feita por você ou pelo consultor responsável pela rede. Se tiver dúvida, o suporte da Atlaz pode orientar sobre o que cada parte do código faz e como conferir o resultado no sistema.
Concentradores com integração disponível
| Concentrador | Como a integração é feita | Quem executa |
|---|---|---|
| Mikrotik | O Atlaz gera um código para colar no terminal do RouterOS. O código configura Radius, regras de bloqueio e tarefas agendadas | Você ou seu consultor |
| Huawei | O Atlaz gera um código de configuração com esquemas de autenticação, grupo Radius e domain | Seu consultor de rede. O suporte da Atlaz pode orientar |
| Cisco | O Atlaz gera um código com o Radius, o accounting e a derrubada de sessão | Seu consultor de rede. O suporte da Atlaz pode orientar |
Outros concentradores, como Accel-PPP
Accel-PPP é um servidor de acesso PPPoE, ou seja, também é um concentrador (não é um driver de OLT). A tela não gera código de integração para ele. Se o seu concentrador não é Mikrotik, Huawei ou Cisco, fale com o suporte da Atlaz para saber como seguir antes de planejar a integração.
Um código por equipamento
O código é gerado para o concentrador e a filial que você escolheu e inclui a chave do Radius. Nunca use o código de um concentrador em outro equipamento. Para um equipamento novo, crie um novo concentrador no Atlaz e gere o código dele. Não compartilhe o código fora da equipe responsável.
Lista de concentradores

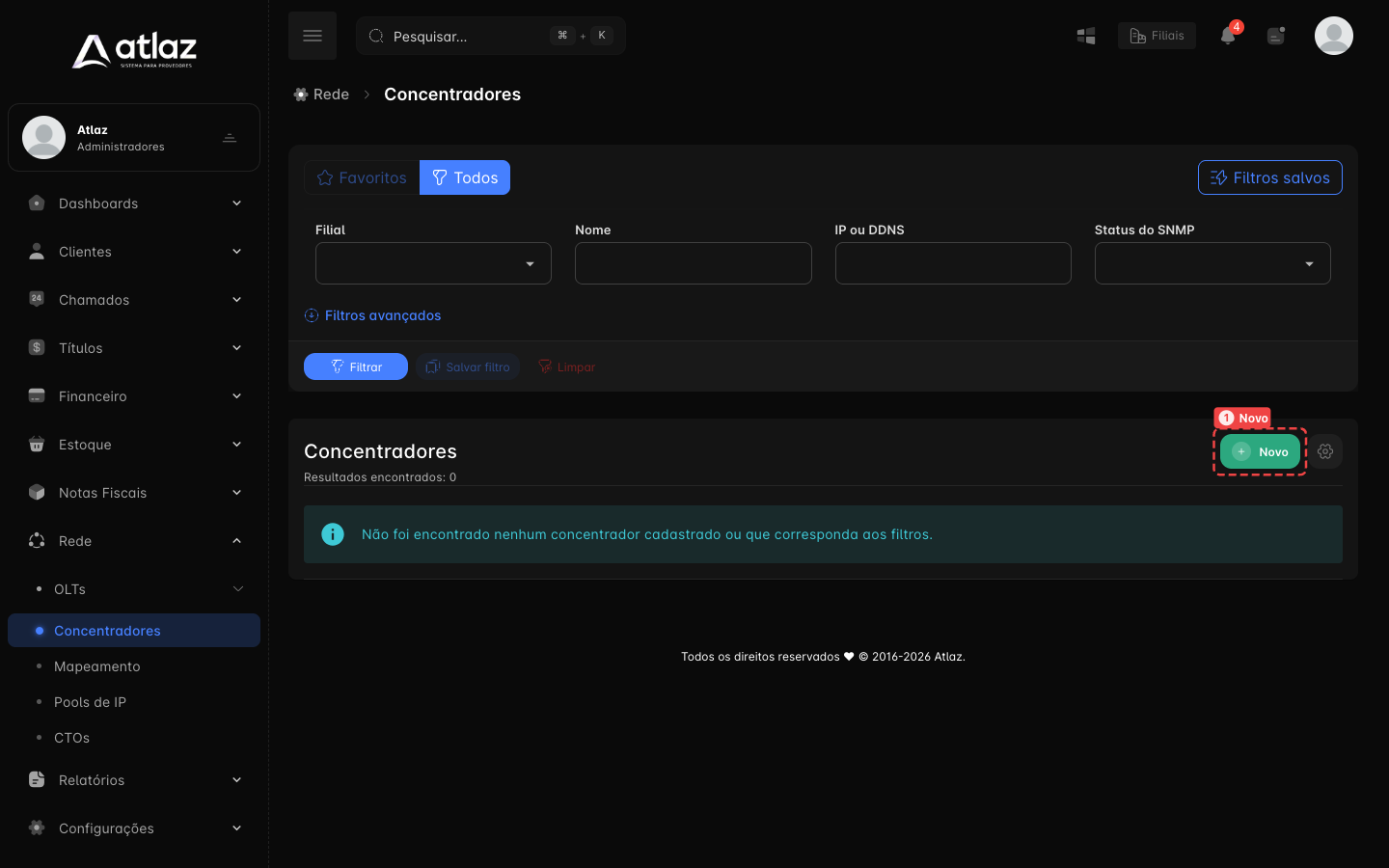

Filtre por Filial, Nome, IP ou DDNS e Status do SNMP.
| Coluna | O que mostra |
|---|---|
| Nome | Nome do concentrador |
| Última conexão SSH | Quando o concentrador falou com o Atlaz pela última vez: Nunca (vermelho), há quanto tempo (vermelho se parou de atualizar, verde se está normal) ou Ativo |
| Filial | Filial do concentrador |
| IP ou DDNS | Endereço informado no cadastro |
| Status do SNMP | Ativado ou Desativado |
| Copiar código de integração | Os botões que abrem o código de cada fabricante |
Ações de cada concentrador
| Ação | O que faz |
|---|---|
| Copiar código Mikrotik | Abre o código de integração para Mikrotik. |
| Copiar código Huawei | Abre o código de integração para Huawei, com comandos opcionais. |
| Copiar código Cisco | Abre o código de integração para Cisco. |
| Editar | Altera o cadastro. Exige Editar servidor. |
| Ver usuários conectados | Abre a lista de usuários PPPoE online no concentrador, com Usuário PPPoE, Tempo Online, Upload, Download e Status, e o campo Filtrar usuário.... A lista é lida por SNMP: com o SNMP desativado ou incompleto, o título da janela mostra Dados SNMP incompletos ou inválidos. |
| Remover | Remove o concentrador. Exige Deletar servidor. |
Os três botões de código usam o mesmo ícone e são diferenciados pela cor e pela dica ao passar o mouse. Em telas estreitas, o botão da Cisco pode ficar escondido atrás de Editar: reduza o zoom do navegador para vê-lo.
Cadastrar ou editar um concentrador

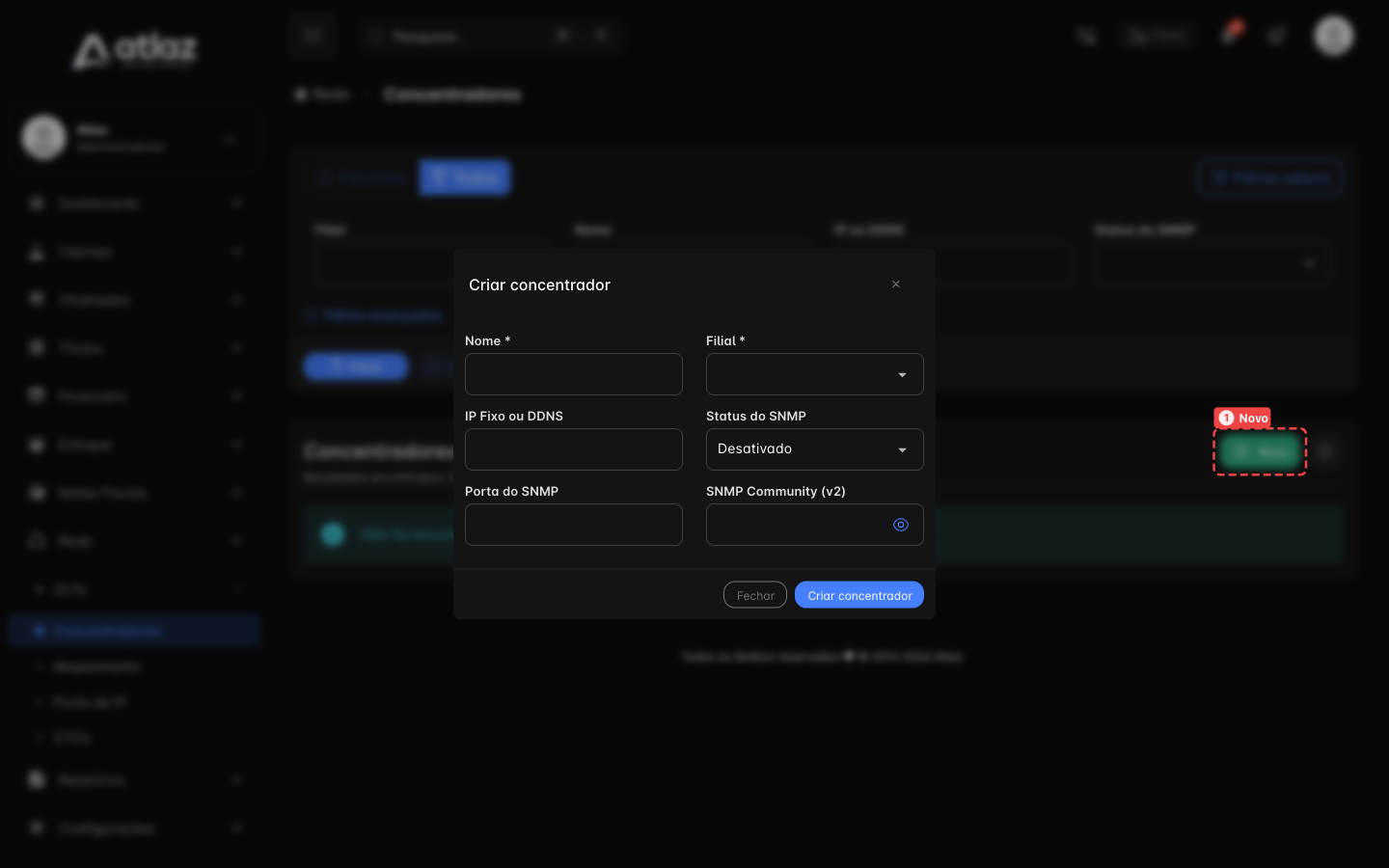

Clique em Novo. A janela Criar concentrador tem os campos:
| Campo | Obrigatório | O que informar |
|---|---|---|
| Nome | Sim | Nome que identifica o equipamento, como a cidade e o número |
| Filial | Sim | Filial do concentrador. Depois de salva, não pode ser trocada |
| IP Fixo ou DDNS | Não | Endereço do concentrador. Use DDNS se o IP muda |
| Status do SNMP | Não | Desativado (padrão) ou Ativado |
| Porta do SNMP | Com SNMP | Porta do SNMP no concentrador, geralmente 161 |
| SNMP Community (v2) | Com SNMP | A mesma community configurada no concentrador. O valor fica mascarado depois de salvo |
O SNMP permite ao Atlaz ler o tráfego do concentrador, usado no monitoramento de tráfego dos contratos.
Autenticação
Todo concentrador novo autentica pelo Radius do Atlaz. A tela não mostra opções de autenticação por secrets nem de API.
Como cada integração funciona
Mikrotik
O código gerado, colado no terminal do RouterOS, faz o seguinte:
- configura a autenticação PPPoE por Radius com o servidor principal e o de reserva, o realm da filial e o accounting, e aceita comandos de desconexão enviados pelo Radius;
- cria as regras de bloqueio: as portas 80 e 443 de clientes bloqueados são redirecionadas à página de aviso, o DNS é liberado e o restante é descartado;
- cria o agendador ATLAZ, que a cada 15 segundos consulta o Atlaz e aplica bloqueios, desbloqueios e o backup das secrets;
- cria um monitor que registra no log do Mikrotik um aviso quando há radius timeout;
- cria um netwatch que reativa as secrets locais se o Mikrotik perder contato com o Atlaz (desligado até ser necessário).
A coluna Última conexão SSH passa a mostrar a hora recente quando o agendador consulta o Atlaz. Veja o passo a passo em Integrar um concentrador MikroTik.
Não altere os itens do Atlaz
Os itens criados com o comentário ATLAZ - nao alterar controlam bloqueio e desbloqueio. Alterá-los ou removê-los interrompe a integração.
Huawei
O código inclui os esquemas de autenticação e accounting, o grupo Radius, a autorização para derrubar sessões (porta 3799) e o domain da filial. Pontos de atenção:
- O nome do domain não pode ser alterado: ele é o identificador da filial e é o que faz a autenticação funcionar. Mantenha-o exatamente como foi gerado.
- No fim do código, o nome do pool de IP é um marcador que você precisa trocar pelo pool PPPoE criado no seu concentrador.
- O código traz comandos opcionais: um para forçar o domain na interface e outro para informar o IP público do concentrador, útil quando o Atlaz exibe um IP privado como endereço do servidor.
- O concentrador já deve estar configurado para produção antes de aplicar o código.
A aplicação é do consultor de rede, e o suporte da Atlaz pode orientar em caso de dúvida. Veja o passo a passo em Integrar um concentrador Huawei.
Cisco
O código define os servidores Radius, a política padrão da interface PPPoE (Virtual-Template), o envio do MAC e do identificador da filial nas requisições, o accounting e a configuração de derrubada de sessão (porta 3799). Pontos de atenção:
- O código traz um pool local de corte com a faixa de endereços em branco (
x.x.x.x y.y.y.y). Antes de aplicar, o seu consultor deve substituir essa faixa pela faixa usada para clientes bloqueados. - A aplicação no Cisco é do seu consultor de rede, e o suporte da Atlaz pode orientar. Veja o passo a passo em Integrar um concentrador Cisco.
Cisco concentrador e Cisco OLT
A integração Cisco desta tela é de concentrador. Ela não tem relação com OLTs: as OLTs são cadastradas em Transmissores.
Várias filiais no mesmo concentrador
Um mesmo equipamento pode atender mais de uma filial. Veja Várias filiais no mesmo concentrador.
Solução de problemas
| Sintoma | Possível causa | O que fazer |
|---|---|---|
| Última conexão SSH: Nunca | O código não foi aplicado ou o equipamento está sem internet | Aplique o código deste concentrador e teste o acesso à internet no equipamento |
| A última conexão parou de atualizar | Agendador removido ou desabilitado; problema de MTU ou link | Veja Scheduler Connection Timeout |
| Bloqueio no Atlaz, mas o cliente continua navegando | Integração incompleta ou concentrador sem as regras de bloqueio | Reaplique o código e confira o Tipo de bloqueio |
| Huawei não derruba o cliente | IP público não informado ao Radius, porta 3799 fechada ou radius local-ip all ausente | Veja Huawei: cliente não é derrubado |
| Huawei: falha de LCP | IP do concentrador diferente do informado | Veja Huawei: LCP terminate |
| Número de conectados diferente | Sessões autenticadas fora do Radius | Veja Número de conectados diferente do MikroTik |
Boas práticas
- Dê a cada concentrador um nome único e vincule-o à filial correta.
- Use DDNS quando o IP do concentrador muda.
- Acompanhe Última conexão SSH: se parar de atualizar, a integração caiu.
- Mantenha um usuário próprio do Atlaz no equipamento, nunca o administrador.
- Pode integrar quantos concentradores precisar: não há limite nem cobrança por concentrador.
